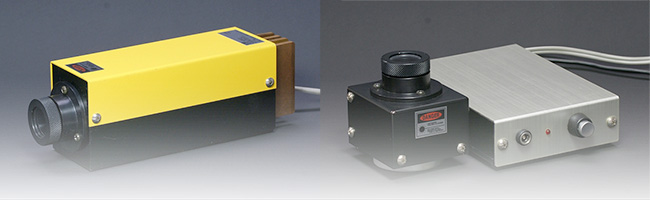

電子冷却モジュール内蔵型レーザマーカー（赤色レーザ）
電子冷却モジュール内蔵型の高輝度赤色半導体レーザ光源．スポット、ライン、十字ラインなど各種タイプに対応できます．
比視感度の高い波長635nmの半導体レーザ素子を搭載した赤色高出力レーザ製品。電子冷却モジュール内蔵型で、夏期使用でも安心！ 古くから利用されているHeNeガスレーザの代替レーザ製品として是非ご検討下さい。 ※新規設計非推奨品
製品概要
- 635nm-10mW，635nm-15mW 半導体レーザ素子搭載
比視感度の高い波長635nm、出力10mW, 15mW（LD最大定格出力）の半導体レーザ素子搭載．
現在HeNeガスレーザをご利用の方へ、代替製品としてご検討下さい！ - 電子冷却モジュール内蔵
電子冷却モジュールにより、発熱量の大きい半導体レーザ素子を強制冷却．
長寿命、夏期使用でも安心！ - 各種タイプのレンズ装着可能
コリメート、ライン、十字ライン等、用途に応じて各種タイプのレンズ装着可能（出荷時固定）．
真円コリメートタイプも特注対応可能です（レーザ出射効率はやや落ちます）．
各タイプの照射レーザ仕様は、『システム可視光レーザマーカー LMシリーズ（赤色レーザ）』とほぼ同様．
品番（型式）体系
| LM □ | － | □□□ | － | 635 － □□ |
| タイプ | 電源・ 構成仕様 |
レーザ波長(nm) －LD最大定格出力(mW) |
| 型式 | タイプ |
| LMP | コリメート |
| LMA | 真円コリメート |
| LML | ライン |
| LML10 | 短ライン |
| LML80 | 短ライン |
| LML10P | ラインポイント |
| LMX | 十字ライン |
| LMX2 | 十字ライン |
| 型式 | 電源・構成仕様 |
| H50 | 電源内蔵一体型 三脚ネジ取付可 |
| SH60 | 電源分離型 マグネット取付式 |
| 波長(nm)-LD最大定格出力(mW) |
| 635-10 |
| 635-15 |
※各タイプの仕様（レーザパターン）は、システム可視･赤外光レーザマーカー LMシリーズ
（赤色レーザ）とほぼ同等．
【品番例】 LMP-H50-635-10 ; ポイントタイプ-電源一体型-波長635nm-定格出力10mW
【品番例】 LMX-SH60-635-15 ; 十字ラインタイプ-電源分離型-波長635nm-定格出力15mW
標準仕様（各タイプ共通）
| 型 式 | LM□ - H50 - 635 - □ | LM□ - SH60 - 635 - □ |
|---|---|---|
| 製品形態 | 電源一体型 | 電源分離型 |
| レーザ波長／出力 | 波長 635 nm、最大定格出力 10・15 mW | |
| レーザ 駆動回路 |
レーザ駆動回路（共通） ・APC（Automatic Power Control）回路 ・スロースターター回路 ・電子冷却モジュール（ペルチェモジュール）内蔵 |
|
| 電源仕様 | 定格 AC 100V, 50/60 Hz （電流 Max 0.35 A） | |
| 動作温度範囲 | -10 ～ +45 ℃ （推奨 0 ～ +40 ℃） |
|
| 外形寸法 | W50×L182×H60 mm | 本体 W54×L72×H68 mm 電源 W90×L130×H30 mm |
| 設置方式 | 底部にネジ穴 4-M3, W1/4（三脚固定用） |
本体 マグネット固定式 |
タイプ別 標準仕様

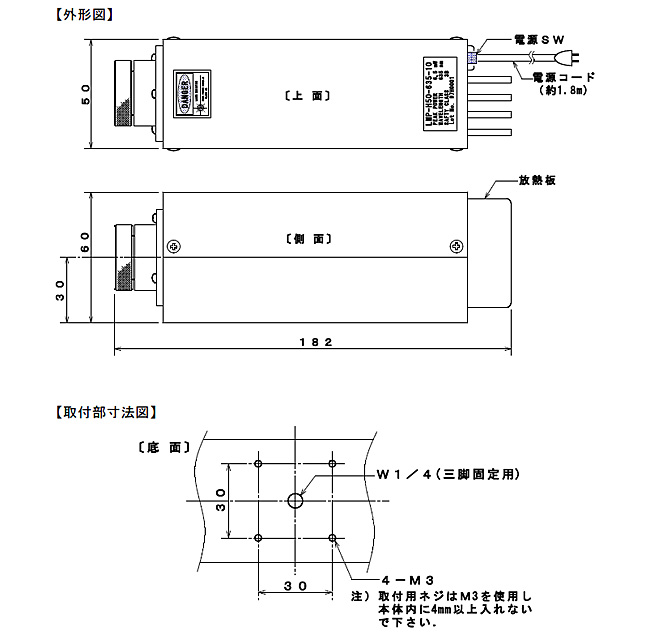

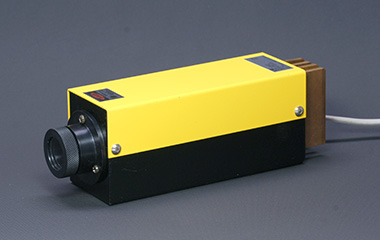

電源一体型製品（LM□-H50-635-10, -635-15） 標準仕様
・電源 AC100V, 一体型製品．
・カメラ用三脚取付ネジ、またはM3ネジ（×4）での取付固定可能．

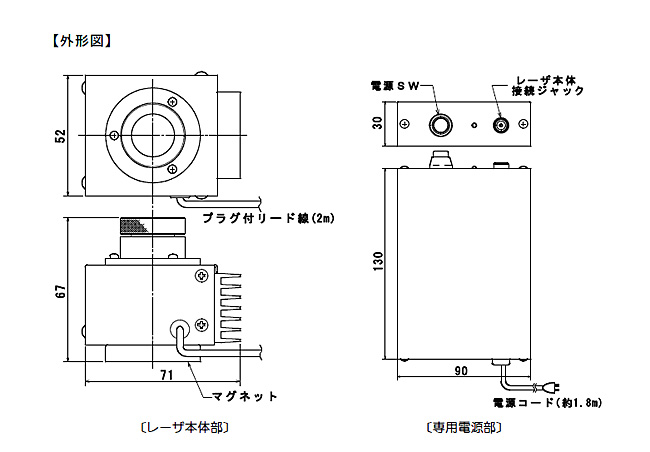

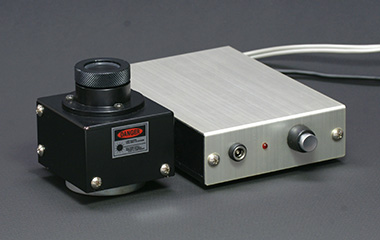

電源分離型製品（LM□-SH60-635-10, -635-15） 標準仕様
・電源 AC100V, 電源分離型、手元でON/OFFできます．
・本体部はマグネット固定式で、天井面・壁面にワンタッチで固定が
可能．
