周辺応用パーツ各種

周辺応用パーツ各種

受光センサー、電源関連パーツ、光軸調整マウントや回転クランプなど、各種オプションパーツを取り揃えています.

弊社半導体レーザ製品「システム可視光レーザマーカー LMシリーズ」, 「グリーン。レーザマーカー」, 及び「レーザポインター LPシリーズ」専用のオプションパーツを各種取り揃えています。レーザ製品の用途に応じて適宜ご利用下さい。

周辺応用パーツ一覧

システム可視光レーザマーカー LMシリーズ(赤色レーザ):外径φ12mm専用
システム可視光レーザマーカー LMシリーズ(緑色レーザ):外径φ12mm専用
グリーン・レーザーマーカー LMGシリーズ:外径φ12mm専用
レーザポインター LPシリーズ:外径φ16mm専用
※↑対応機種を示すマークですのでご注意ください(型式の一部ではございません)

受光センサー

品 名型 式 対応機種
小型受光センサー LDC-12

電源関連パーツ

品 名型 式 対応機種
レーザマーカー専用
ACアダプター(出力DC6V)
TA2013
レーザマーカー専用
ACアダプター(出力DC12V)
TA2146
中継ボックス(2P, 3P) LJ-55-2, LJ-55-3
乾電池式電池ボックス FMA-5V
充電式電池ボックス
※生産終了/廃止
FMB-5V

光軸調整・マウント・スタンド関連パーツ

品 名型 式 対応機種
出射角調整リングマウントセット LXY-BM
出射角調整リング LXY-12
φ12, φ16用マウント LBM-12 , LBM-16
φ12用マウント(セパレートタイプ) LBM-12S
φ12, φ16用アタチメント(三脚用) LMY-12 , LMY-16
三脚(φ12,φ16用アタチメント付き)
※部品在庫切れ/対応不可
LSA-12 , LSA-16
φ12用回転クランプ LCL-12, LCL-12XY, LCL-12W
スタンド(マグネット/ネジ固定式) LCM-200, LCP-200

受光センサー

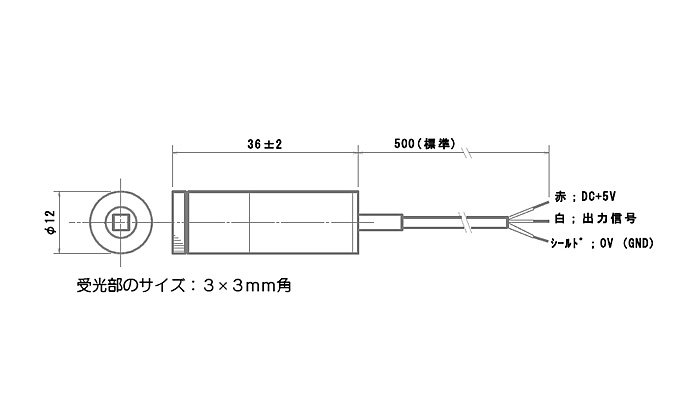

小型受光センサー LDC-12

外形図 ・外径φ12mm 小型簡易型の受光センサー(受光器).
・光入力レベルに比例した出力電圧(校正波長 670nm).
・レーザ光入力レベル: 0.1~3.5mW, 出力電圧 : 0~3.5V.
・電源: 定格DC5V (4.8~10V可).
※「受光センサー」は、光を電気(電圧出力)に変換する製品です.
 レーザ光を出射する製品はではありませんのでご注意ください.

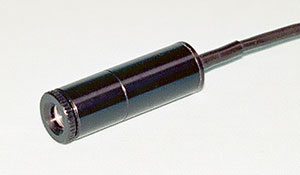

LDC-12 Photo

電源関連パーツ

レーザマーカー専用ACアダプター TA2013 , TA2146

・レーザマーカー専用ACアダプター(コード長:約1900mm)
 TA2013: 出力 DC 6V
 TA2146: 出力 DC 12V
・レーザマーカー 及び グリーン・レーザマーカーA12タイプの標準付属品.
・適合する製品型式: LM□□-A12-□□□-□

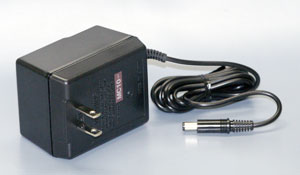

TA2013 Photo

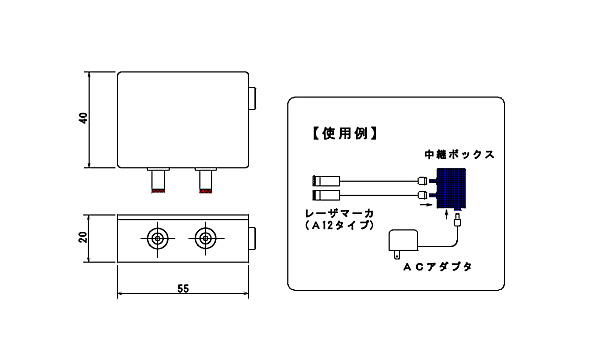

中継ボックス LJ-55-2, LJ-55-3

外形図 ・1台のACアダプターで、2~3台のレーザマーカーを駆動することを
 目的とした中継ボックス.
・レーザマーカーの消費電流によっては、使用できない場合があります.
・適合する製品型式 : LM□-A12-□□□-□

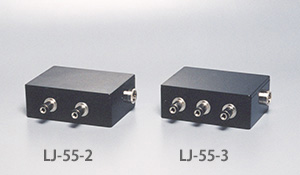

LJ-55 Photo

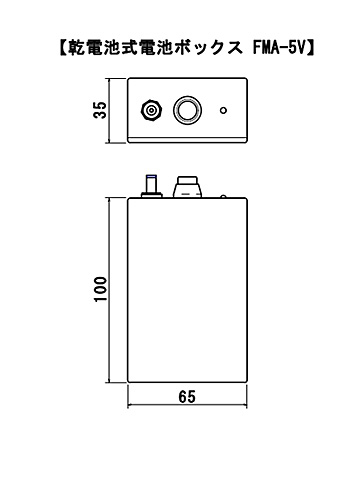

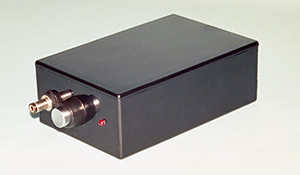

乾電池式電池ボックス FMA-5V

外形図 ・レーザマーカー(LMシリーズ赤色レーザ)の屋外テスト用専用電源.
・単三形アルカリ乾電池(8本)付属.
・適合する製品型式 : LM□-A12-□□□-□(赤色レーザのみ)
※ニッケル水素電池などの充電池(二次電池)は使用禁止です.

FMA-5V Photo

光軸調整・マウント・スタンド関連パーツ

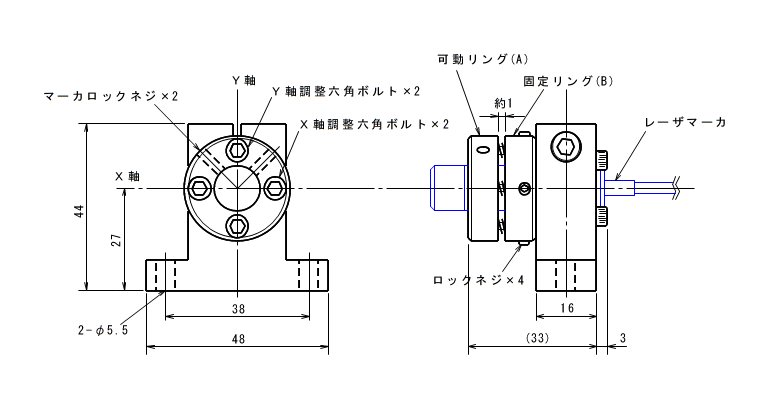

出射角調整リングマウントセット LXY-BM

外形図 ・φ12レーザマーカー専用の光軸調整マウント.

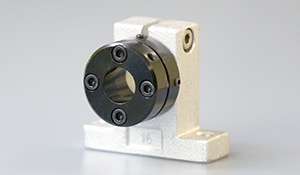

LXY-BM Photo LXY-BM使用例 Photo

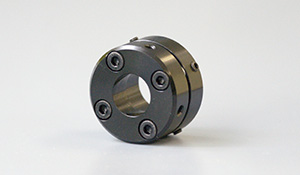

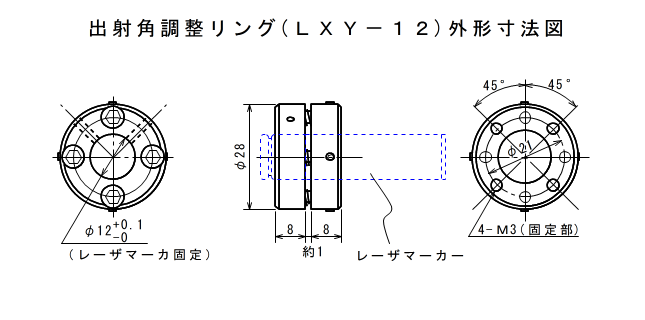

出射角調整リング LXY-12

外形図 ・φ12レーザマーカー専用の光軸調整マウント.

LXY-12 Photo

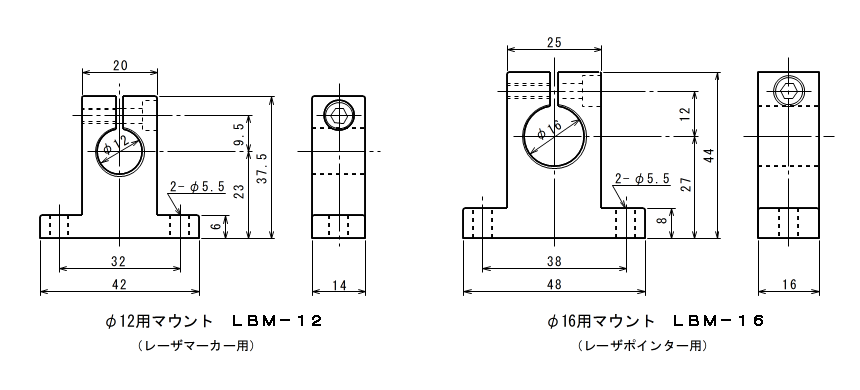

φ12, φ16用マウント LBM-12 , LBM-16

外形図 ・LBM-12 : φ12mmレーザマーカー専用マウント.
・LBM-16 : φ16mmレーザポインター専用マウント.

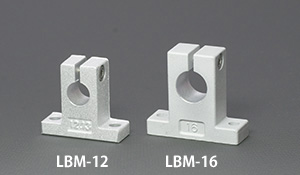

LBM Photo

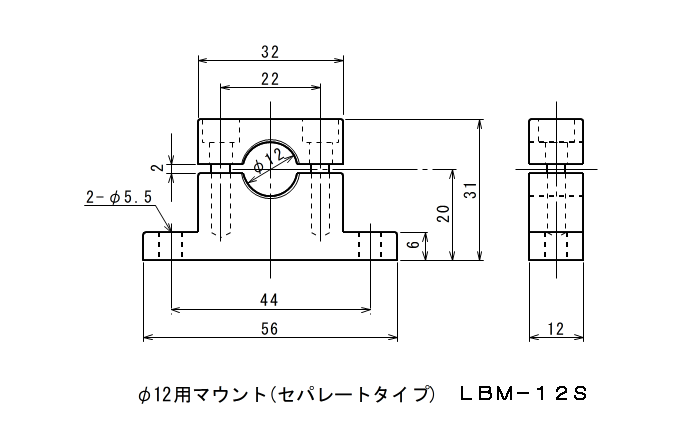

φ12用マウント(セパレートタイプ) LBM-12S

外形図 ・φ12mmレーザマーカー専用マウント.
・マウントが分離できるため、レーザマーカーLMX, LMX2タイプに最適.

LBM-12S Photo LBM-12S Photo

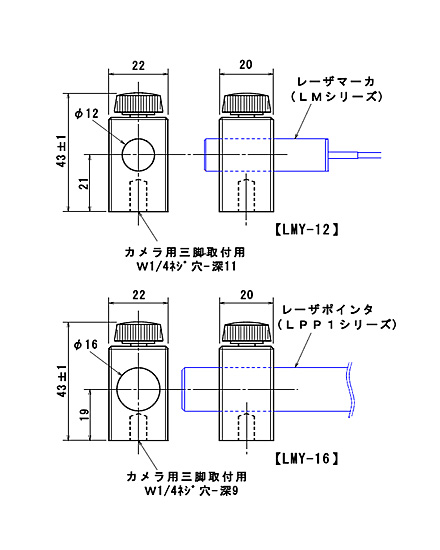

φ12, φ16アタチメント LMY-12 , LMY-16

外形図 ・LMY-12: φ12mmレーザマーカー専用マウント.
・LMY-16: φ16mmレーザポインター専用マウント.
・カメラ用三脚取付用W1/4ネジ穴付き.
・コンパクト三脚とのセット品 (型式LSA-12, LSA-16) もあります.
 ※三脚とのセット品は部品在庫切れ/対応不可

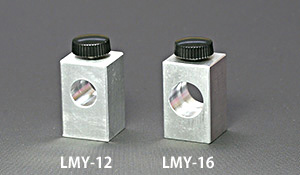

LMY Photo LSA Photo

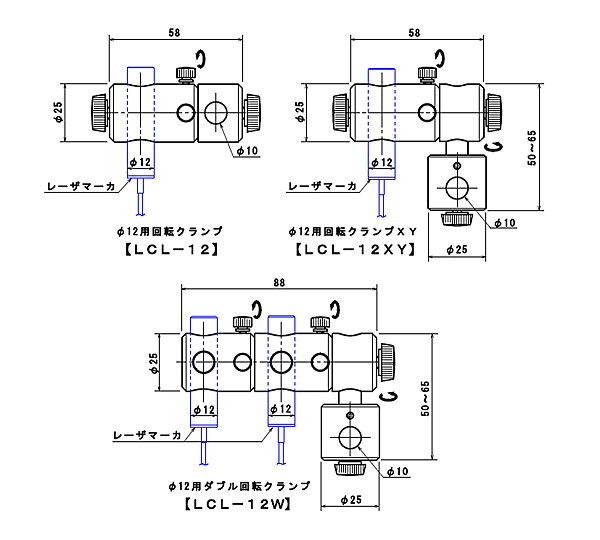

φ12用回転クランプ LCL-12, LCL-12XY, LCL-12W

外形図 ・φ12mmレーザマーカー専用の回転クランプ.
・用途に応じて 3種類の回転クランプを用意しています.

LCL-12 Photo LCL-12XY Photo LCL-12W Photo

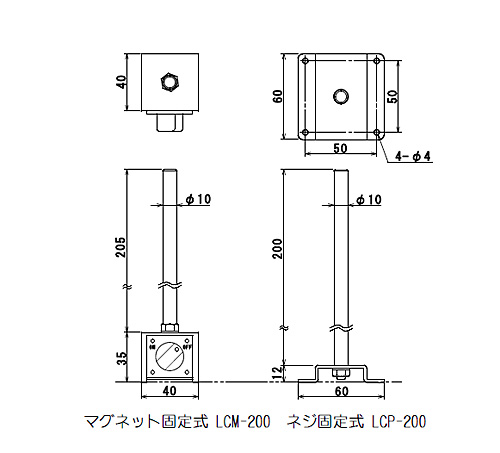

マグネット固定式スタンドLCM-200, ネジ固定式スタンドLCP-200

外形図 ・φ10×L200ロッド付き.
・φ12用回転クランプ (LCL-12□) に適合.

LCM-200, LCP-200 Photo LCM-200, LCP-200使用例 Photo
