グリーン・レーザマーカー LMGシリーズ

グリーン・レーザマーカー LMGシリーズ

DPSSレーザ方式のコンパクトな緑色レーザ光源.スポット、ラインの2タイプをラインアップ.

機械・鉄鋼、建築・土木、アパレル、医療機等の幅広い産業分野において「位置決め・ガイド光」や「計測」などに利用される機器組込用の小型汎用緑色レーザー光源。

製品概要

グリーン・レーザマーカー LMGシリーズ

仕様確認・型式選定を目的とした貸出サンプル製品(デモ機)を準備しています。
ご希望の方は、下記をご参照の上、電子メールでお問い合わせください。
★購入検討用のサンプル製品(デモ機)について

品番(型式)体系

LMG  -  12  -  532 - □
タイプ   電源仕様   レーザ波長-最大定格出力
型式タイプ
LMGPコリメート
(スポット)
LMGLライン

型式電源仕様
D12DC+4.0~6.5V
(推奨DC+4~6V)
A12AC100V 50/60Hz
(ACアダプタ付属)
型式波長最大定格出力
(標準出力)
532-1532 nm
(Green)
1 mW
(0.7~0.9mW)
532-22 mW
(1.6~2.0mW)
532-33.5 mW
(2.6~3.4mW)

※「タイプ」,「電源」,「波長-出力」は、全ての組み合わせが可能です。
<用途・ご使用条件(照射距離・周囲の明るさ等)に応じて型式機種選定が必要です>
【品番例】 LMGP-A12-532-1 ; スポットタイプ-AC100V電源-波長532nm-出力1mW
【品番例】 LMGL-D12-532-3 ; ラインタイプ-DC電源-波長532nm-出力3.5mW

標準仕様(各タイプ共通)

型 式 LMG□ - D12 - 532 - □ LMG□ - A12 - 532 - □
レーザ波長/出力 波長 532 nm(DPSS方式)、最大定格出力 1~3 mW
レーザ
駆動回路
基本仕様 LMGシリーズ共通 駆動回路
・APC(Automatic Power Control)回路
・レーザ出力調整機能(最大出力→ 約0.1 mWまで)
・電源極性逆接続時の保護回路内蔵
電  源 電圧 DC +4.0~6.5 V
(推奨 DC +4~6 V)※1
消費電流 300 mA以下
電圧 AC 100V, 50/60 Hz
(専用ACアダプター付属)
消費電力 10 VA以下
動作温度範囲 +15 ~ +35 ℃
※熱伝導性の良好な部材や放熱器へのマウントが必須です

※1 電源DC12V, DC24V 仕様の特注品対応も可能ですのでお問い合わせください.

型 式 - 532 - 1 - 532 - 2 - 532 - 3
発振ピーク波長 532 nm(DPSS方式)
ビームモード シングルモード/TEM00/連続発振
最大定格出力 1 mW 2 mW 3.5 mW
出射最大出力 ※2
(JISクラス)
0.7~0.9 mW
(2)
1.6~2.0 mW
(3R)
2.6~3.4 mW
(3R)

※2 出射最大出力は、標準調整時の参考値(レンズ調整により、出力変化します)
※  製品の仕様は、改良等のため予告なく変更することがあります.

タイプ別 標準仕様

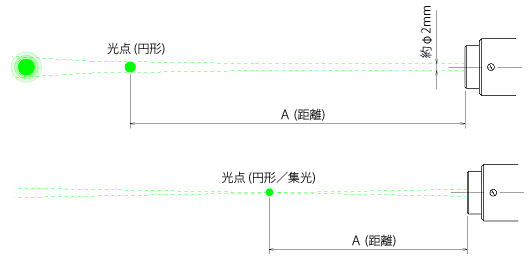

LMGPタイプ 【スポット、コリメート】

外形図 ・集光~平行光 (コリメート)~拡大光の調整可能.
・ガラス非球面レンズ採用: レーザ出射口径φ5.5mm.
・標準コリメート調整時: 光点サイズ 約φ2~3mm (照射距離5m).
・集光調整時: 光点サイズ φ1mm以下 (照射距離1m以内).

LMGP コリメート/集光調整

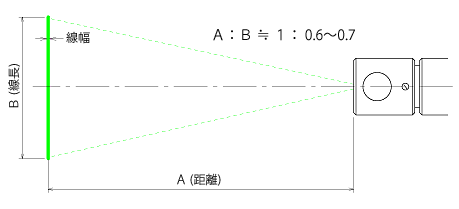

LMGLタイプ 【ライン】

外形図 ・ガラス非球面レンズ+ロッドレンズ採用で、線幅変化が小さい.
・線幅 3mm以下のライン光照射可能 (照射距離5m以内).
・集光調整により線幅 1mm以下のライン光照射可能 (照射距離1m以内).
・先端ロッドレンズ (ライン照射用レンズ)を取り外すことにより、LMGPタイプ
 同等のコリメートマーカーとして利用可能.

LMGL ライン

電源 標準仕様

D12タイプ 【DC5V電源仕様】

・DC電源仕様: 入力電圧 +4.0~6.5 V (推奨 4~6 V).
※型式「D12」タイプでは、別途直流電源を準備していただく必要があります.
※電源DC12V・DC24V仕様も特注対応可能ですのでご相談ください.

LMG 電源仕様

A12タイプ 【AC100V電源仕様】

・AC電源仕様: 定格入力 AC100 V(±10%), 50/60Hz、10VA
・専用ACアダプター標準付属,標準DCコネクタ付き.

LMG 電源仕様

※製品の外観・標準仕様については、改良等のため予告なく変更することがあります.
